Válvulas de Entrada de Água

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

Codificação das opções disponíveis (Válvula Simples) (consulte o check-list para amostras e cotações)

MATERIAIS

  • Corpo: termoplástico (PP, POM ou PA+FV)
  • Filtro (simples ou duplo): plástico (removível), metálico (removível ou não)
  • Partes metálicas: aço zincado
  • Membrana: borracha (EPDM ou Nitrilica) silicone (atóxica)
  • Terminais: latão
  • Gravações: conforme especificações do cliente

PRESSÃO DE OPERAÇÃO

  • De 0,2 à 8 kgf/cm2  (membrana de borracha );
  • De 0,2 à 4 kgf/cm2 (membrana de silicone - atóxica); De 0,2 à 10 kgf/cm2 (pressão máxima, sob consulta); À 0,2 kgf/cm2, vazão mínima (sem regulador) = 4 l/min; À 8 kgf/cm2, vazão máxima (sem regulador) = 30 l/min; Opcional - reguladores de vazão (5l/min., 6,5 l/min.,
  • 8 l/min., 12 l/min., 20 l/min. e outras vazões sob consulta) OBS. vazão medida diretamente na tubulação 3/4"

Temperatura do líquido: 60ºC

Acima de 60ºC, sob consulta Rigidez dielétrica: 1.500Vca - 1 min.

Saída de água (conexão para mangueira):

Disposição geométrica em relação à entrada:
  • reta
  • 90o

Número de entradas / saídas:

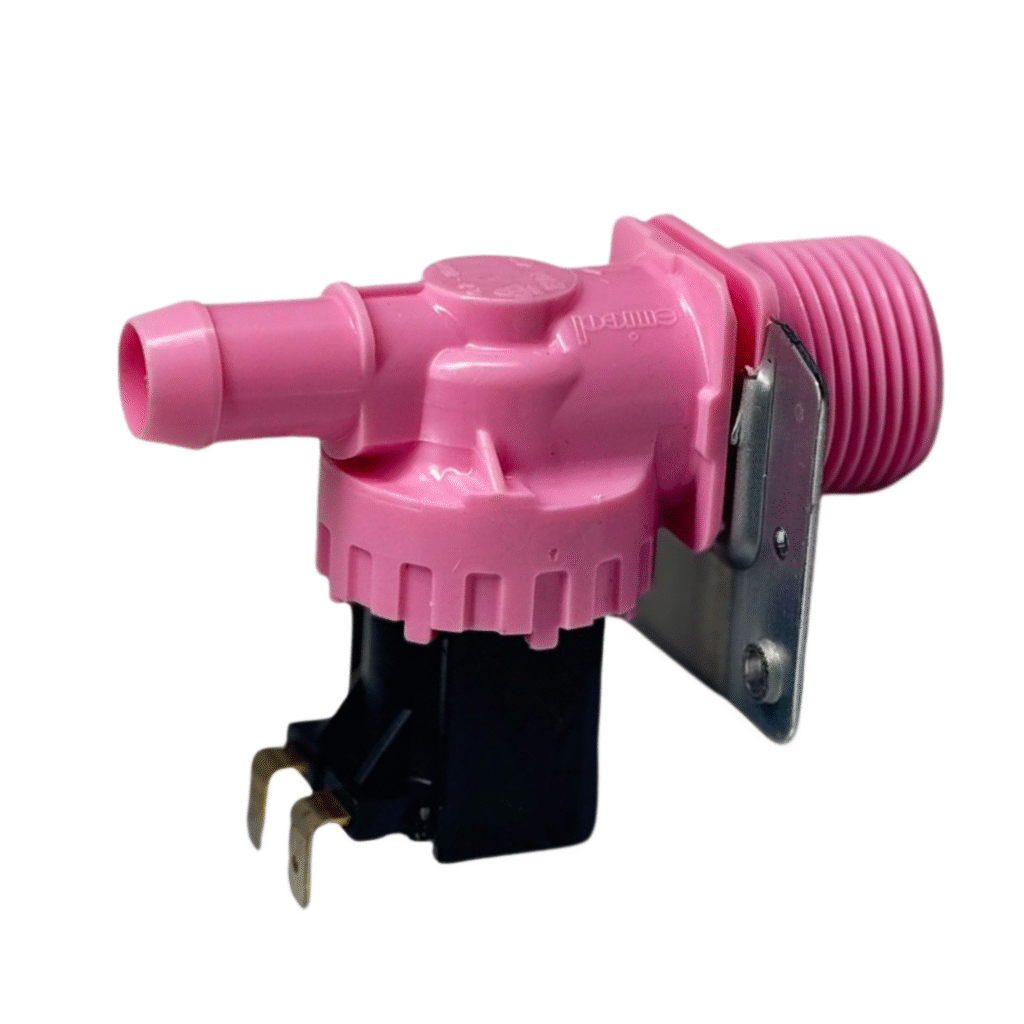

  • 1 entrada / 1 saída

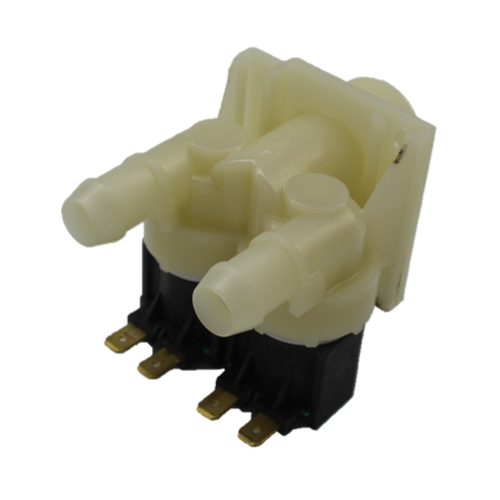

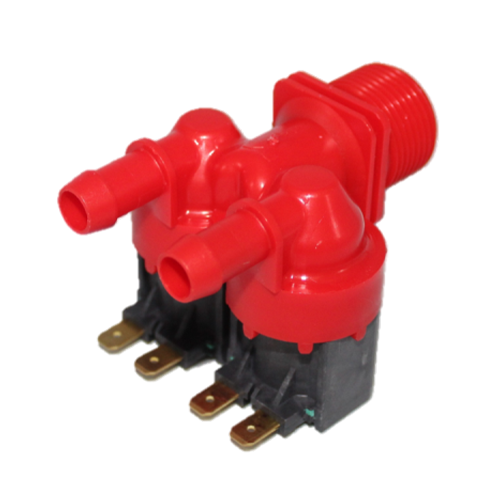

  • 1 entrada / 2 saídas

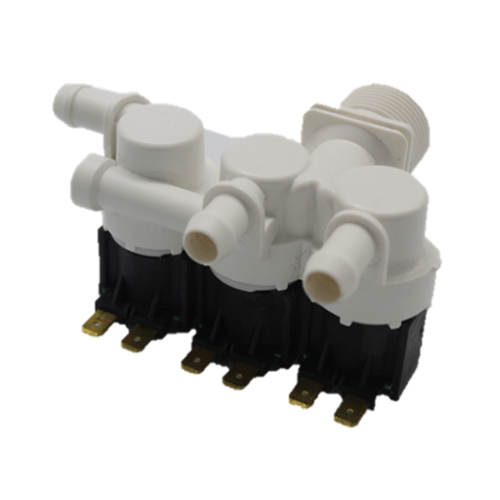

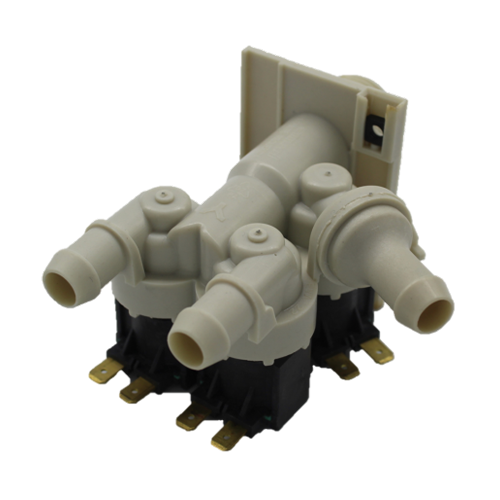

  • 1 entrada / 3 saídas

Vida útil:

> 50.000 operações

Tipo de terminal (alimentação):

  • Padrão reto; dobrado (sob consulta); Faston 6,3 x 0,8 mm
  • Faston 4,8 x 0,8 mm
  • Rast 2,5

BOBINA

  • Opções de flamabilidade: V0 ou HB
  • Tensão: 110/120 Vca / 60 Hz 220/240 Vca / 50-60Hz 12 Vcc 24 Vcc
Outras tensões sob consulta. Entrada de Água: Rosca
  1. 3/4" x 11,5 - NHT
  2. .3/4" x 14 - NBR-8133

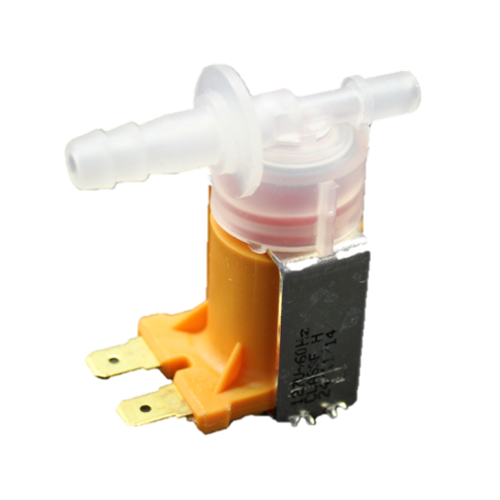

  3. Espigão para mangueira de 8,5mm (EVA 08 e EVA17)
  4. 1/2"X 14 - NBR -8133 (EVA 18)
  5. 1/2" X 14 - NPT (EVA 18), sob consulta

DIMENSÕES DA SAÍDA (mm)

Código B C Modelos

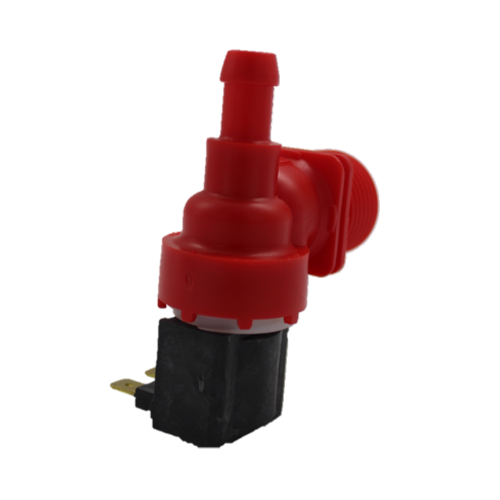

01 13.5 14.5 EVA 06, EVA 07
06 10.5 12.5 EVA 07

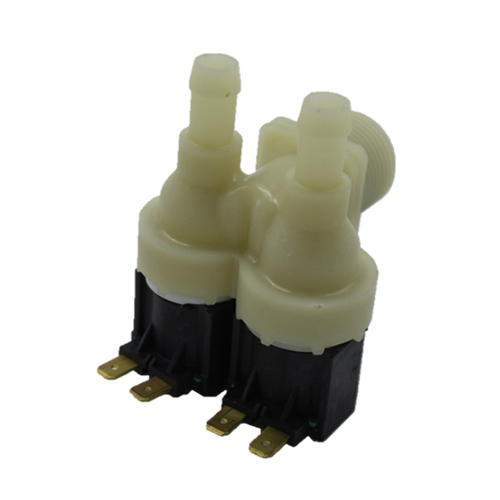

07 10.5 12.0 EVA 06, EVA 09, EVA 14

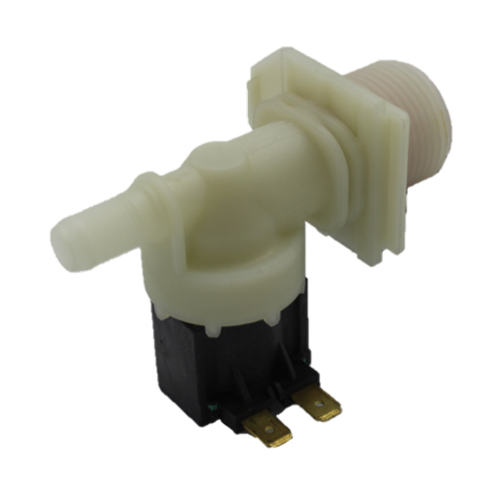

08 10.5 -- EVA 10 , EVA 11
09 6.5 -- EVA 08
10 rosca 3/8" 19 FPP EVA 09, EVA 07
11 10.2 -- EVA 12, EVA 15

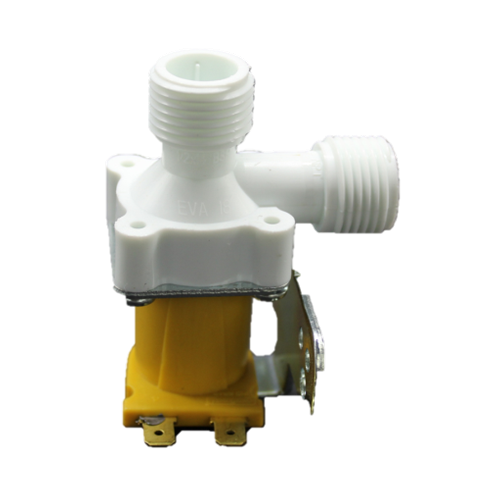

12 rosca 1/2" 14 FPP EVA 18

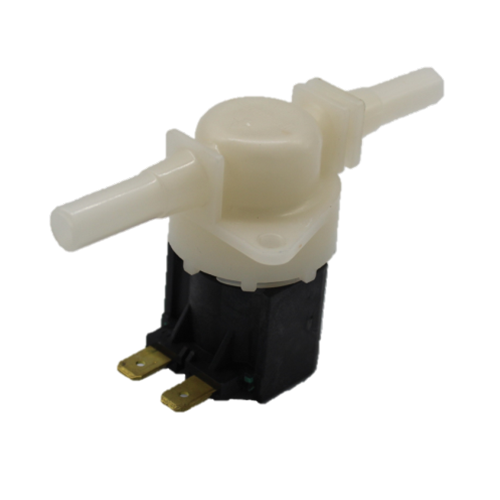

13 8 -- EVA 17
Para garantir a preparação de amostras e cotações adequadas à sua aplicação, favor fornecer as informações abaixo: 1. Modelo de válvula de entrada de água:
  • dimensões/geometria
  • posição da saída em relação à entrada: reta ou 90
  • número de entradas / saídas: 1 entrada e 1 saída, 1 entrada e 2 saídas ou 1 entrada e 3 saídas
  • tipo de filtro: simples ou duplo, removível ou não
2. Tensão da bobina: 110/120Vca / 60Hz, 220/240Vca / 50-60Hz, 12Vcc ou 24Vcc 3. Posição da entrada de água em relação ao suporte: A 4. Posição da bobina em relação à entrada d’ água: sob consulta 5. Rosca da entrada de água: 3/4" x 11,5FPP - NHT ou 3/4" x 14FPP - NBR - 8133 ou 3/8" x 19FPP ou ½"x 14FPP -NBR - 8133 ou ½"x14PP (NPT) 6. Versão normal ou não tóxica (EPDM, Nitrilica ou Silicone) 7. Filtro:
  • Plástico - removível
  • Metálico - removível ou não
8. Tipo de suporte: vide Especificações Técnicas 9. Dimensões da saída de água: vide Especificações Técnicas 10. Posição de montagem do suporte em relação a bobina (sob consulta) 11. Regulador de vazão:
  • 5 l/min.
  • 6,5 l/min.
  • 8 l/min.
  • 12 l/min.
  • 20 l/min.
  • Outras vazões sob consulta
  • Sem regulador (padrão 30 l/min. a 8kgf/cm )
12. Aplicação:
  • faixa de pressão de trabalho (kgf/cm ) e de vazão (l/min.)
  • equipamento em que será aplicada
  • líquido: especificar a temperatura máxima e se não for água limpa. Ex.: água com detritos, produtos químicos, etc.
  • vida útil: em ciclos e condições de teste
  • faixa de temperatura a que é exposta
  • condições específicas de funcionamento
  • especificações de teste
13. Consumo mensal estimado 14. Quantidade e data de entrega de amostras ou data de início de produção estimad
